AEPC — программа наладки устройств релейной защиты серии BEC
AEPC — специализированное программное обеспечение для наладки, мониторинга и технического обслуживания микропроцессорных устройств релейной защиты серии BEC. Программа обеспечивает стабильный обмен данными с устройством, контроль текущих параметров, работу с уставками, событиями и осциллограммами.

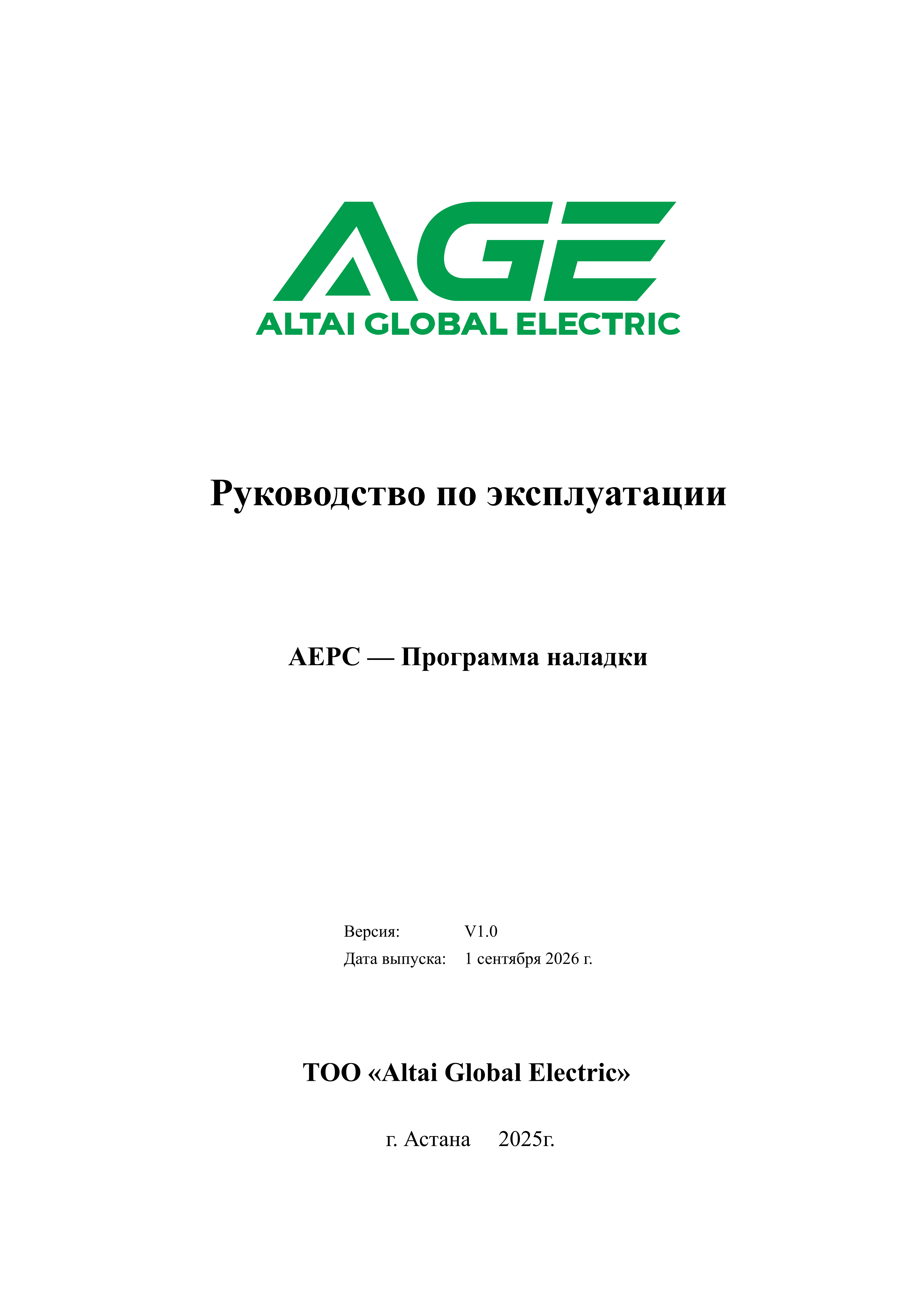

Руководство по эксплуатации
Версия документа: V1.0 · Дата выпуска: 1 сентября 2026 г.
Язык: русский · Формат: PDF · 35 страниц
Файл будет сохранён как AEPC_Manual.pdf.
Главное окно программы AEPC01Назначение программы
AEPC предназначена для выполнения пусконаладочных и эксплуатационных операций с устройствами серии BEC. Многопоточная технология обмена данными обеспечивает устойчивую передачу и приём информации без задержек.
МониторингАналоговые величины, измерения, импульсные значения и дискретные входы.
НаладкаУставки, программные переключатели, параметры устройства и LED.
ДиагностикаСобытия, осциллограммы, коммуникационные фреймы и самодиагностика.
02Подключение к устройству
Программа поддерживает подключение к устройству по сети Ethernet или через кабель USB Type-A — Type-B. После установки соединения в строке состояния отображаются модель устройства, версия программного обеспечения и CRC, а индикатор состояния становится зелёным.
| Способ | Основные действия |
|---|
| Ethernet | Подключить кабель CAT5 или выше, задать компьютеру статический IP-адрес в подсети устройства, выбрать Ethernet и ввести IP-адрес устройства. |
|---|
| USB | Подключить кабель Type-A — Type-B, выбрать USB, обновить список и указать соответствующий COM-порт. |
|---|
| Время соединения | Обычно 10–15 секунд после нажатия кнопки «Подключение». |
|---|
Подключение к устройству через Ethernet или USB03Мониторинг и просмотр данных
| Функция | Содержание |
|---|
| Измерения | Токи, напряжения, активная и реактивная мощность, коэффициент мощности, частота, значения защит и накопленная электроэнергия. |
|---|
| Дискретные входы | Просмотр состояния всех входов в режиме реального времени: «1» — сигнал присутствует, «0» — сигнал отсутствует. |
|---|
| События | Записи срабатывания защит, самодиагностики, изменения сигналов и операций; экспорт данных в Excel. |
|---|
| Осциллограммы | Загрузка и просмотр аварийных осциллограмм для анализа процессов. |
|---|
04Настройка и обслуживание
AEPC предоставляет инженеру единое рабочее пространство для настройки и обслуживания устройства:
ввод и вывод программных переключателей функций защиты;
загрузка, изменение, сохранение и управление группами уставок;
настройка параметров устройства и светодиодной сигнализации;
испытание выходных контактов;
обновление встроенного программного обеспечения устройства;
синхронизация и калибровка времени;
квитирование сигнализации;
просмотр и декодирование коммуникационных фреймов ASDU;
переключение языка, шрифта и размера шрифта интерфейса.
Управление уставками и параметрами устройства05Содержание руководства
2.1 Общее описание
2.2 Главное окно
2.3 Подключение
2.4 Просмотр измерений
2.5 Дискретные входы
2.6 Просмотр событий
2.7 Программные переключатели
2.8 Управление уставками
2.9 Параметры устройства
2.10 Настройка LED
2.11 Испытание выходных контактов
2.12 Просмотр осциллографа
2.13 Обновление прошивки
2.14 Калибровка времени
2.15 Квитирование
2.16 Коммуникационные фреймы
2.17 Переключение языков
2.18 Настройка шрифта
Руководство по эксплуатации AEPC
Подключение, мониторинг, настройка уставок, диагностика и техническое обслуживание устройств серии BEC.
Принудительная загрузка без открытия PDF в браузере.
Источник: «AEPC — Программа наладки. Руководство по эксплуатации», ТОО «Altai Global Electric».
