Высоковольтная релейная защита
WMH-800
Комплектное микропроцессорное устройство защиты шин
WMH -800 — это комплектное микропроцессорное устройство защиты шин, специально разработанное для электростанций и подстанций всех классов напряжения с мощностью генераторов до 1000 МВт. Устройство применяется для различных схем главных соединений, включая одинарную систему шин, секционированную одинарную систему шин, двойную систему шин и двойную систему шин с обходной шиной. Устройство объединяет полный набор функций защиты шин, обеспечивая быстрое и надёжное отключение повреждений в зоне шин.
Устройство выполняет пофазную процентную дифференциальную защиту с торможением и пофазную процентную дифференциальную защиту с торможением по резкому изменению тока, а также оснащено резервной дифференциальной защитой с повышенной чувствительностью и блокировкой дифференциальной защиты по комбинированному напряжению. Для специальных режимов работы секционного выключателя и выключателей предусмотрены защита мёртвой зоны секционного выключателя, защита отказа секционного выключателя, защита отказа выключателя с блокировкой по комбинированному напряжению, токовая защита включения секционного выключателя под нагрузку и защита секционного выключателя от неполнофазного режима. Кроме того, устройство поддерживает деблокировку блокировки по напряжению при отказе линейного выключателя, сигнализацию и блокировку при обрыве цепей ТТ, сигнализацию обрыва цепей ТН, а также функцию автоматического определения конфигурации системы шин для адаптации к изменениям режима работы.
Область применения
Электростанции до 1000 МВт Подстанции 110 кВ и выше Схемы с одиночной и секционированной одиночной системой шин Схемы с двойной и секционированной двойной системой шин Схема двойной системы шин с обходной шиной

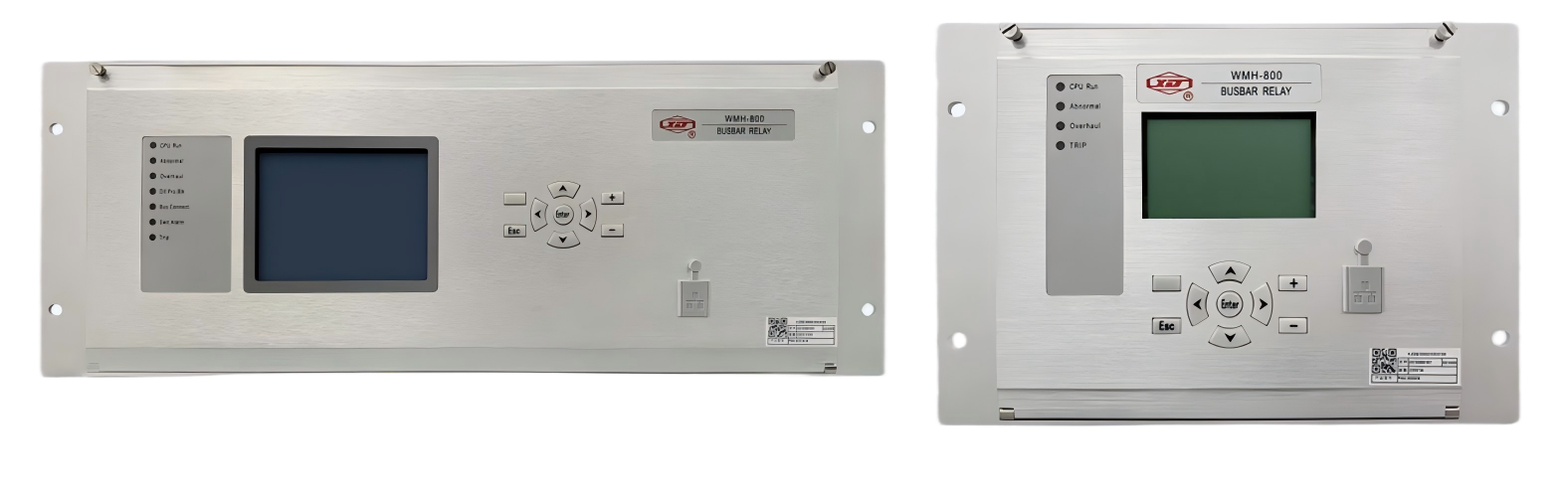

Блок управления WMH-800
Блок управления WMH -800 (контроллер) выполняет функцию центрального процессора, реализуя полный набор функций защиты.
Материалы для скачивания
Техническая документация и проектные материалы для устройства WMH-800.
Защитные функции
Основной блок — функции защиты
В таблице приведён полный перечень функций защиты основного блока WMH-800. На экранах небольшой ширины таблицу можно прокручивать по горизонтали.
| Функции |
| № | Функции защиты |
| 1 | Пофазная дифференциальная защита с процентным торможением |
| 2 | Пофазная дифференциальная защита с процентным торможением по броску тока |
| 3 | Резервная защита большого дифференциала |
| 4 | Блокировка дифференциальной защиты по комбинированному напряжению |
| 5 | Защита мертвой зоны шиносоединительного выключателя |
| 6 | УРОВ шиносоединительного выключателя |
| 7 | УРОВ (защита при отказе выключателя) |
| 8 | Блокировка УРОВ по комбинированному напряжению |
| 9 | Защита от перегрузки при включении шиносоединительного выключателя на КЗ |
| 10 | Защита от неполнофазного режима шиносоединительного выключателя |
| 11 | Разблокировка блокировки по напряжению при УРОВ линии |
| 12 | Сигнализация обрыва ТТ |
| 13 | Блокировка при обрыве ТТ |
| 14 | Сигнализация обрыва ТН |
| 15 | Автоматическое определение конфигурации шин |
Подмодуль WMMH-800S
Подмодуль WMMH -800 S , выполняющий функции сбора и исполнения, конфигурируется по присоединениям. Каждый подмодуль может принимать до трех комплектов напряжений шин или ток и дискретные сигналы одной цепи и передавать их в основной блок.
| № | Функции защиты |
| 1 | Токовая отсечка |
| 2 | Защита от неполнофазного режима |
Technical data
Параметры устройства
Ниже приведены основные электрические, коммуникационные, климатические и габаритные параметры устройства WMH-800.
| Параметры устройства |
| Питание | 220 В или 110 В DC ( допустимый диапазон : 80% – 115%) |
| Номинальное напряжение AC | 100/√3 В или 110/√3 В |
| Номинальный ток AC | 5 A или 1 A |
| Номинальная частота | 50 Гц / 60 Гц |
| Потребление (DC) | Основной блок : ≤ 60 Вт ( при нормальном режиме ) |
| Подмодуль : ≤ 30 Вт ( при нормальном режиме ) |
| Интерфейсы связи | 4 × RJ45 (Ethernet) |
| 1 × RJ45 ( отладка ) |
| Протокол связи | IEC 61850 |
| Синхронизация времени | IRIG - B , IEEE 1588 сеть с инхронизаций времени |
| Рабочая температура | -25°C ~ +55°C |
| Температура хранения | -25°C ~ +70°C |
| Габариты (Ш×В×Г) | Основной блок : 428.2 × 177 × 281.4 мм |
| Подмодуль : 259.3 × 177 × 281.4 мм |
| Масса | 15 кг |
| Степень защиты | Передняя панель : IP40 |
| Задняя панель : IP20 |
| Остальное : IP30 |
