Высоковольтная релейная защита

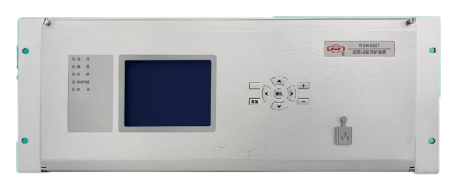

WBH-801
Комплектное микропроцессорное устройство защиты силового трансформатора
Серии WBH-801 — это комплектное микропроцессорное устройство защиты, специально разработанное для силовых трансформаторов классов напряжения 110 кВ и выше. Устройство объединяет все электрические функции защиты, необходимые для одного трансформатора, обеспечивая полный комплекс основной и резервной защиты крупных силовых трансформаторов.
Основой устройства является продольная дифференциальная защита, включающая дифференциальную токовую отсечку, процентную дифференциальную защиту, дифференциальную защиту нулевой последовательности и дифференциальную защиту по резкому изменению тока. Стороны ВН и СН оснащены защитой от междуфазных КЗ по сопротивлению, защитой замыканий на землю по сопротивлению, максимальной токовой защитой с блокировкой по комбинированному напряжению, токовой защитой нулевой последовательности, защитой от перенапряжения нулевой последовательности, защитой от отказа выключателя, защитой от неполнофазного режима, защитой от перенапряжения и защитой от перегрузки.
Область применения
Силовые трансформаторы 110 кВ и выше Повышающие трансформаторы электростанций Главные трансформаторы подстанций 110 кВ и выше Связующие трансформаторы в системах высокого напряжения
Материалы для скачивания
Техническая документация и проектные материалы для устройства WBH-801.
Защитные функции
Функции защиты силового трансформатора
В таблице приведён полный перечень функций основной и резервной защиты WBH-801 для сторон высокого, среднего и низкого напряжения, а также защиты заземления. На экранах небольшой ширины таблицу можно прокручивать по горизонтали.
| Список функций |
| № | Функции защиты |
| Основная защита |
| 1 | Дифференциальная токовая отсечка |
| 2 | Продольная дифференциальная защита |
| 3 | Дифференциальная защита нулевой последовательности |
| 4 | Дифференциальная защита по броску тока |
| Высокое напряжение (ВН) |
| 5 | Двухступенчатая дистанционная защита от междуфазных КЗ |
| 6 | Дистанционная защита от замыканий на землю |
| 7 | Токовая защита с блокировкой по напряжению |
| 8 | Токовая защита нулевой последовательности |
| 9 | Защита от перенапряжения нулевой последовательности |
| 10 | УРОВ |
| 11 | Защита от неполнофазного режима |
| 12 | Защита от перенапряжения |
| 13 | Блокировка РПН |
| 14 | Сигнализация перенапряжения нулевой последовательности |
| 15 | Защита от перегрузки |
| Среднее напряжение (СН) |
| 16 | Двухступенчатая дистанционная защита от междуфазных КЗ |
| 17 | Дистанционная защита от замыканий на землю |
| 18 | Токовая защита с блокировкой по напряжению |
| 19 | Токовая защита нулевой последовательности |
| 20 | Защита от перенапряжения нулевой последовательности |
| 21 | УРОВ |
| 22 | Защита от неполнофазного режима |
| 23 | Защита от перенапряжения |
| 24 | Блокировка РПН |
| 25 | Сигнализация перенапряжения нулевой последовательности |
| 26 | Защита от перегрузки |
| Низкое напряжение (НН): |
| 27 | Токовая защита с блокировкой по напряжению |
| 28 | Токовая отсечка с выдержкой времени |
| 29 | Токовая защита нулевой последовательности |
| 30 | Защита от перенапряжения |
| 31 | Сигнализация тока и перенапряжения нулевой последовательности |
| 32 | Защита от перегрузки |
| 33 | Токовая защита с блокировкой по напряжению |
| Низкое напряжение 2 (НН2 ): |
| 34 | Токовая защита с блокировкой по напряжению |
| 35 | Токовая отсечка с выдержкой времени |
| 36 | Токовая защита нулевой последовательности |
| 37 | Защита от перенапряжения |
| 38 | Сигнализация тока и перенапряжения нулевой последовательности |
| 39 | Токовая защита с блокировкой по напряжению |
| Защита заземления: |
| 40 | Токовая отсечка |
| 41 | Токовая защита нулевой последовательности |
| 42 | Токовая защита |
Technical data
Параметры устройства
Ниже приведены основные электрические, коммуникационные, климатические и конструктивные параметры устройства WBH-801.
| Параметры устройства |
| Питание | 220 В или 110 В DC ( допустимый диапазон : 80% – 115%) |
| Номинальное напряжение AC | 100/√3 В или 110/√3 В |
| Номинальный ток AC | 5 A или 1 A |
| Номинальная частота | 50 Гц / 60 Гц |
| Частота дискретизации | 1200 Гц |
| Потребление | AC цепи напряжения : ≤ 0.5 ВА / фаза |
| AC цепи тока : ≤ 0.5 ВА / фаза ( при Iн = 1 A ) |
| ≤ 1 ВА / фаза ( при Iн = 5 A ) |
| DC : ≤ 35 Вт на логическую схему панели защиты (нормальный режим) |
| ≤ 50 Вт на логическую схему панели защиты (при срабатывании защиты) |
| ≤ 1.5 Вт на канал дискретного входа |
| Способность к перегрузке | AC цепь тока : 2 Iн — непрерывно |
| 10Iн — 10 с |
| 40Iн — 1 с |
| Интерфейсы связи | 4 × RJ45 Ethernet порта |
| 3 × RS-485 интерфейса связи |
| 1 × интерфейс принтера ( RS -485 или RS -232 выборочно ) |
| 1 × отладочный интерфейс |
| Протокол связи | IEC 60870-5-103 или IEC 61850 |
| Синхронизация времени | 1 × IRIG - B интерфейс синхронизации времени |
| 1 × GPS интерфейс синхронизации времени по импульсам (минутный или секундный импульс) |
| Поддерживает синхронизацию времени от системы мониторинга |
| Температура | Рабочая : -25°C ~ +55°C |
| Хранения : -40°C ~ +70°C |
| Габариты (Ш×В×Г) | 442.8 × 177 × 281.4 мм |
| Масса | 15 кг |
| Степень защиты | Передняя панель : IP40 |
| Задняя панель : IP20 |
| Остальное : IP30 |
