Высоковольтная релейная защита

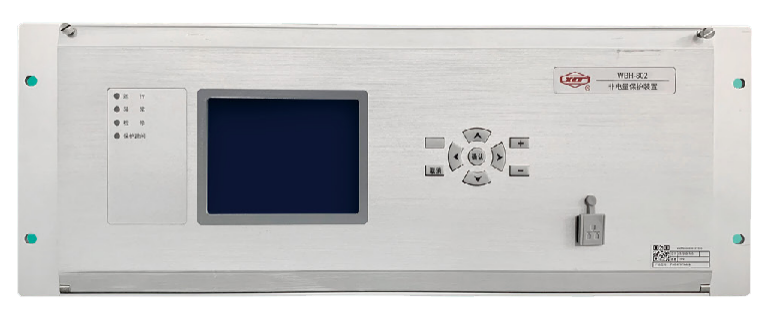

WBH-802
Микропроцессорное устройство неэлектрической защиты
WBH-802 — это микропроцессорное цифровое устройство неэлектрической защиты, специально разработанное для неэлектрической защиты трансформаторов, реакторов и другого оборудования электростанций и подстанций. Устройство обеспечивает независимый приём и обработку различных неэлектрических сигналов, позволяя быстро выявлять неисправности и обеспечивать надёжную работу оборудования при возникновении ненормальных режимов.
Устройство обеспечивает комплексные функции неэлектрической защиты, включая защиту по тяжелому газу, защиту по легкому газу, защиту по сбросу давления, сигнализацию неисправности системы охлаждения, сигнализацию высокой температуры масла, сигнализацию экстремально высокой температуры масла, сигнализацию высокой температуры обмотки, сигнализацию экстремально высокой температуры обмотки и сигнализацию аномального уровня масла. Все неэлектрические сигналы надежно обрабатываются и могут быть настроены как сигнализация или отключение по требованию.
Область применения
Неэлектрическая защита силовых трансформаторов Неэлектрическая защита реакторов Неэлектрическая защита основного оборудования на электростанциях 110 кВ и выше Неэлектрическая защита первичного оборудования на подстанциях 110 кВ и выше
Материалы для скачивания
Техническая документация и проектные материалы для устройства WBH-802.
Неэлектрическая защита
Функции неэлектрической защиты
В таблице приведены основные функции неэлектрической защиты WBH-802 для трансформаторов, реакторов и другого первичного оборудования. На экранах небольшой ширины таблицу можно прокручивать по горизонтали.
| Функции |
| № | Функции защиты |
| 1 | Сигнал тяжёлого газа |
| 2 | Сигнал лёгкого газа |
| 3 | Сигнал сброса давления |
| 4 | Сигнал неисправности системы охлаждения |
| 5 | Сигнал высокой температуры масла |
| 6 | Сигнал экстремально высокой температуры масла |
| 7 | Сигнал высокой температуры обмотки |
| 8 | Сигнал экстремально высокой температуры обмотки |
| 9 | Сигнал аварийного уровня масла |
Technical data
Параметры устройства
Ниже приведены основные электрические, коммуникационные, климатические и конструктивные параметры устройства WBH-802.
| Параметры устройства |
| Питание | 220 В или 110 В DC ( допустимый диапазон : 80% – 115%) |
| Номинальная частота | 50 Гц / 60 Гц |
| Потребление | DC : ≤ 35 Вт на логическую схему панели защиты (нормальный режим) |
| ≤ 50 Вт на логическую схему панели защиты (при срабатывании защиты) |
| ≤ 1.5 Вт на канал дискретного входа |
| Интерфейсы связи | 4 × RJ45 Ethernet порта |
| 3 × RS-485 интерфейса связи |
| 1 × интерфейс принтера ( RS-485 или RS-232 выборочно ) |
| 1 × отладочный интерфейс |
| Протокол связи | IEC 60870-5-103 или IEC 61850 |
| Синхронизация времени | Синхронизация времени IRIG-B , Синхронизация времени по импульсам GPS , Синхронизация времени от системы мониторинга |
| Температура | Рабочая : - 10 °C ~ +55°C |
| Хранения : -40°C ~ +70°C |
| Влажность | Максимум 90%, без конденсата |
| Габариты (Ш×В×Г) | 442.8 × 177 × 281.4 мм |
| Масса | 15 кг |
| Степень защиты | Передняя панель : IP40 |
| Задняя панель : IP20 |
| Остальное : IP30 |
