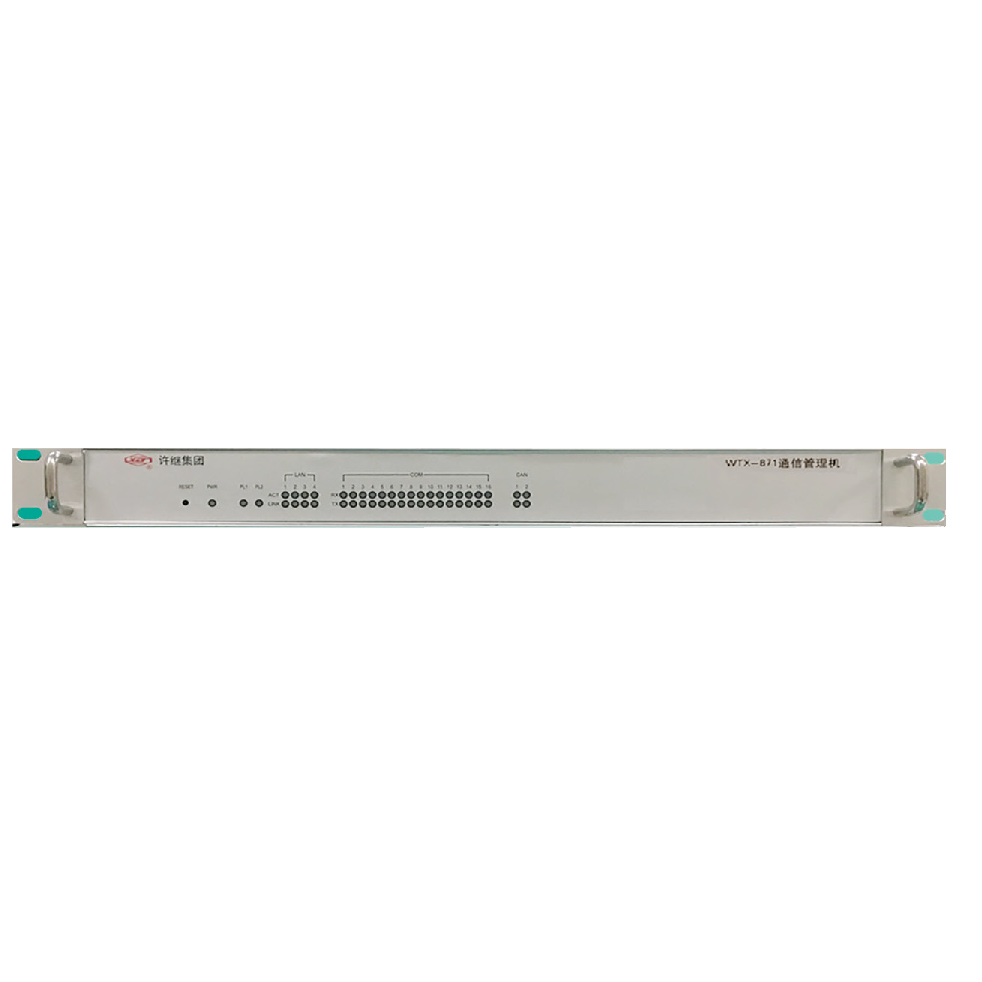

Коммуникационный шлюз и протокольный преобразователь

WTX-871

Промышленный коммуникационный шлюз

WTX-871 — это коммуникационный шлюз, предназначенный для обычных подстанций, цифровых подстанций и различных промышленных объектов, требующих организации коммуникационной сети. Он подходит для таких применений, как рельсовый транспорт, распределение энергии, промышленная автоматизация, системы накопления энергии и объекты возобновляемой энергетики. Устройство обладает мощными возможностями преобразования протоколов и обработки данных, обеспечивая унифицированный доступ и интеграцию информации от устройств различных типов.

Устройство построено на процессоре ARM Cortex-A8 с тактовой частотой 800 МГц, оснащено 1 ГБ оперативной памяти DDR3 и 1 ГБ постоянной памяти eMMC. Поддерживает 4 × адаптивных Ethernet-порта 10/100 Мбит/с, 8 или 16 × последовательных интерфейсов RS-232/RS-485, 2 × интерфейса CAN и интерфейс USB 2.0, удовлетворяя требованиям подключения для различных способов связи.

Аппаратные особенности

Устройство построено на процессоре ARM Cortex-A8 с тактовой частотой 800 МГц, оснащено 1 ГБ оперативной памяти DDR3 и 1 ГБ постоянной памяти eMMC. Поддерживает 4 × адаптивных Ethernet-порта 10/100 Мбит/с, 8 или 16 × последовательных интерфейсов RS-232/RS-485, 2 × интерфейса CAN и интерфейс USB 2.0, удовлетворяя требованиям подключения для различных способов связи.

Функции связи

Поддерживает множество протоколов энергетической связи, включая IEC 61850, IEC 101, IEC 103, IEC 104, CDT и DNP, обеспечивая межсетевое взаимодействие и пересылку данных между устройствами с разными протоколами. Потребляемая мощность устройства — менее 20 Вт, подходит для рабочих температур от -25 °C до +55 °C .

Область применения

Обычные подстанцииЦифровые подстанцииСистемы электроснабжения рельсового транспортаАвтоматизация распределения энергииСистемы промышленной автоматизацииСистемы накопления энергииОбъекты возобновляемой энергетики

Заключение

Благодаря высокой производительности обработки, богатой конфигурации интерфейсов и обширной поддержке протоколов WTX-871 обеспечивает надежное и гибкое решение для организации коммуникационной сети в различных энергетических и промышленных системах автоматизации.

Материалы для скачивания

Техническая документация и проектные материалы для устройства WTX-871.

Technical data

Параметры устройства

Ниже приведены основные аппаратные, электрические и коммуникационные параметры устройства WTX-871, включая диапазон питания, вычислительную платформу, интерфейсы и поддерживаемые протоколы.
