Телемеханика и протокольный шлюз

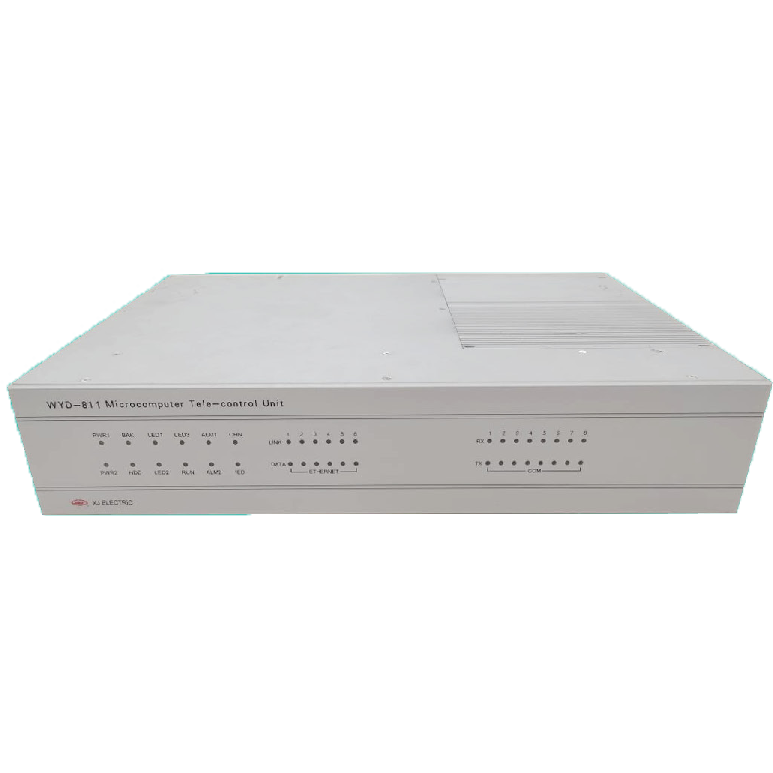

WYD-811
Микропроцессорное устройство телемеханики
WYD-811 — это микропроцессорное устройство телемеханики, специально разработанное для обеспечения связи между системами автоматизации подстанций и диспетчерскими центрами, а также главными станциями мониторинга состояния передающего и трансформаторного оборудования. Устройство предоставляет главным станциям функции мониторинга, управления, информационного запроса, удаленного просмотра и диагностики оборудования подстанции, а также поддерживает услуги передачи данных, моделей, графиков и файлов. Благодаря модульной открытой аппаратной архитектуре и технологии многопротокольной связи реального времени, оно удовлетворяет различным требованиям преобразования протоколов и интеграции информации.
Устройство реализует сбор состояния с приоритетной передачей изменений, сбор аналоговых значений с передачей при нарушении уставок, сбор и пересылку данных об электроэнергии, прием и выполнение команд телеуправления, прием и выполнение команд синхронизации времени, синхронизацию времени по GPS, регистрацию последовательности событий (SOE), автоматическое восстановление программы, самодиагностику оборудования и мониторинг каналов. Также поддерживает местный дисплей и настройку параметров, местный выбор измерений, редактирование пересылаемых данных, выполнение удаленных команд, логическую блокировку для предотвращения ошибочных операций и автоматическое переключение резервного питания устройства.
Программные возможности
Работает под управлением специализированной ОС Linux, обеспечивая унификацию версий ПО и упрощение эксплуатации и обслуживания. Поддерживает параллельное двунаправленное преобразование нескольких протоколов связи, включая Modbus, CDT, IEC 103, IEC 104, IEC 61850 и GSP. На основе технологии уникального источника команд телеуправления с дублированием поддерживает режимы работы « активный-резервный » и « двойной активный » , с возможностью настройки параметров связи, таблиц пересылки и функциональных параметров для каждой дублированной системы по мере необходимости.
Область применения
Системы автоматизации подстанций 110 кВ и вышеСвязь телемеханики между подстанциями 110 кВ и выше и диспетчерскими центрамиГлавные станции мониторинга состояния передающего и трансформаторного оборудования для подстанций 110 кВ и вышеШлюз телемеханики для цифровых подстанций
Преимущества решения
Благодаря мощным возможностям преобразования протоколов, гибкой аппаратной конфигурации и надежному механизму дублирования WYD-811 обеспечивает комплексное, эффективное и надежное решение для связи телемеханики в энергосистемах.
Материалы для скачивания
Техническая документация и проектные материалы для устройства WYD-811.
Technical data
Параметры устройства
Ниже приведены основные аппаратные и системные параметры устройства WYD-811, включая вычислительную платформу, интерфейсы связи, память и резервирование питания.
| Параметры устройства |
| 1 | Структура | Модульная, без вращающихся частей |
| 2 | Тактовая частота | 1.6 ГГц |
| 3 | ОЗУ | 4 ГБ |
| 4 | Порты | 12 портов Ethernet, 8 последовательных портов (стандартная конфигурация) |
| 5 | Память DOM | 4 ГБ |
| 6 | Память SSD | 240 ГБ |
| 7 | Питание | Двойное питание / Резервированное питание |
Функции телемеханики
Основные и дополнительные возможности
В таблице приведены основные функции передачи данных, телеуправления, синхронизации времени, самодиагностики и резервирования, а также дополнительные возможности локальной настройки и удалённых операций.
| Функции |
| № | Основные функции | Дополнительные функции |
| 1 | Сбор и передача дискретных значений, поддержка приоритетной передачи изменений состояния | Поддержка местного дисплея и настройки параметров |
| 2 | Сбор и передача аналоговых значений, поддержка передачи при превышении установленных порогов | Функция местного выбора измерений |
| 3 | Сбор и передача данных об электроэнергии | Преобразование и вывод данных |
| 4 | Прием, подтверждение и выполнение команд телеуправления | Редактирование и пересылка информации |
| 5 | Прием и выполнение команд синхронизации времени | Прием и выполнение команд удаленного регулирования |
| 6 | Синхронизация времени по GPS | Контроль синхронизма при включении |
| 7 | Регистрация последовательности событий (SOE) | Логика блокировки для предотвращения ошибочных операций |
| 8 | Автоматическое восстановление программы | Автоматическое переключение резервного питания оборудования |
| 9 | Самодиагностика оборудования | – |
| 10 | Мониторинг каналов | – |
