Релейная защита и мониторинг линий до 35 кВ

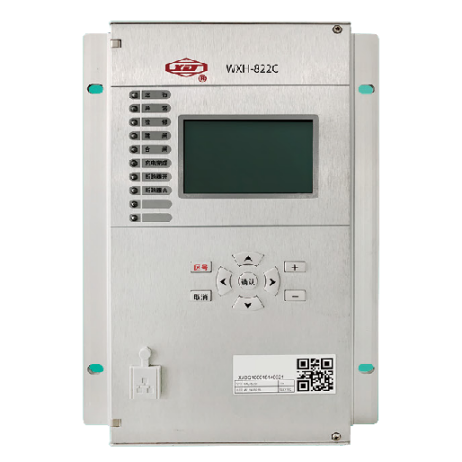

WXH-822C
Устройство защиты и мониторинга линейных ячеек
WXH-822C — это устройство защиты и мониторинга, специально разработанное для линейных ячеек классов напряжения 35 кВ и ниже. Оно подходит для систем с изолированной нейтралью, включая системы с незаземлённой нейтралью, системы с заземлением нейтрали через дугогасящий реактор или с низкоомным заземлением. Устройство объединяет функции защиты, измерения и управления, удовлетворяя требованиям комплексной автоматизации линейных ячеек распределительных сетей.
Устройство обеспечивает полный набор функций защиты линий, включая защиту от перегрузки по току, защиту нулевой последовательности, сигнализацию перегрузки, частотную защиту, защиту по напряжению и автоматическое повторное включение, обеспечивая надёжное обнаружение повреждений и быстрое отключение различных типов неисправностей на линиях электропередачи.
Область применения
Воздушные линии 35 кВ и нижеКабельные линии 35 кВ и нижеФидерные ячейки распределительных сетейЛинейные ячейки в системах с неэффективно заземлённой нейтралью
Материалы для скачивания
Техническая документация и проектные материалы для устройства WXH-822C.
Защита линий
Функции защиты линейных ячеек
В таблице приведены основные функции защиты WXH-822C для воздушных и кабельных линий, а также фидерных ячеек распределительных сетей. На экранах небольшой ширины таблицу можно прокручивать по горизонтали.
| Функции |
| № | Функции защиты |
| 1 | Защита от перегрузки по току |
| 2 | Защита нулевой последовательности |
| 3 | Сигнализация перегрузки |
| 4 | Частотная защита |
| 5 | Защита по напряжению |
| 6 | Автоматическое повторное включение |
Technical data
Параметры устройства
Ниже приведены основные электрические, коммуникационные, климатические и конструктивные параметры устройства WXH-822C.
| Параметры устройства |
| Питание | 220 В или 110 В DC ( допустимый диапазон : 80% – 115%) |
| Номинальное напряжение AC | 100/√3 В или 110/√3 В |
| Номинальный ток AC | 5 A или 1 A |
| Номинальная частота | 50 Гц / 60 Гц |
| Частота дискретизации | 1200 Гц |
| Потребление | AC цепи напряжения : ≤ 0.5 ВА / фаза |
| AC цепи тока : ≤ 0. 3 ВА / фаза ( при Iн = 1 A ); ≤ 0.5 ВА / фаза ( при Iн = 5 A ) |
| DC : ≤ 1 0 Вт на логическую схему панели защиты (нормальный режим ); ≤ 15 Вт на логическую схему панели защиты ( при срабатывания защиты ); ≤ 0. 6 Вт на канал дискретного входа |
| Способность к перегрузке | AC цепь тока : 2 Iн — непрерывно ; 10 Iн — 10 с ; 50 Iн — 1 с |
| AC цепь напряжения : 1.4 Uн — непрерывно ; 2 Uн — 10 с |
| Интерфейсы связи | 3 × RJ45 Ethernet порты |
| 1 × RS-232 порт печати |
| 1 × интерфейс синхронизации времени |
| 2 × последовательный интерфейс связи |
| Протокол связи | IEC 60870-5-103 или IEC 61850 |
| Синхронизация времени | SNTP , IRIG-B синхронизация времени , GPS синхронизация времени по пульсу |
| Температура | Рабочая : -25°C ~ +55°C |
| Хранение : -25°C ~ +55°C |
| Транспортировка : -40°C ~ +70°C |
| Габариты (Ш×В×Г) | 170 × 265.9 × 185 мм |
| Масса | 1 5 кг |
| Степень защиты | Передняя панель : IP40 |
| Задняя панель : IP20 |
| Остальное : IP30 |
