WCB-822C
Устройство защиты и мониторинга оборудования

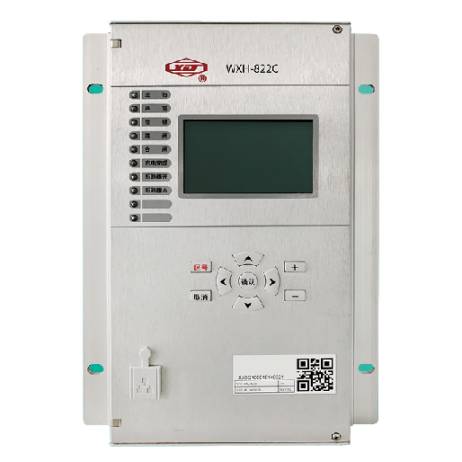

WCB-822C — это устройство защиты и мониторинга, специально разработанное для классов напряжения 35 кВ и ниже в системах с изолированной нейтралью. Оно подходит для ячеек вспомогательных трансформаторов, заземляющих трансформаторов, батарей конденсаторов и шунтирующих реакторов. Устройство объединяет функции защиты, измерения и управления, удовлетворяя требованиям эксплуатации систем с изолированной нейтралью, систем с заземлением нейтрали через дугогасящий реактор или с низкоомным заземлением нейтрали.
Устройство обеспечивает полный набор функций защиты, включая токовую дифференциальную защиту, защиту от перегрузки по току, защиту от токов нулевой последовательности, сигнализацию перегрузки, сигнализацию тока нулевой последовательности, защиту от перенапряжения и защиту от понижения напряжения, обеспечивая комплексный мониторинг повреждений и надежную защиту управляемого оборудования.
Область применения
Ячейки низкого напряжения с подстанциями 35–110 кВ и выше Шунтирующие батареи конденсаторов Ячейки шунтирующих реакторов
Материалы для скачивания
Техническая документация и проектные материалы для устройства WCB-822C.
Защита и мониторинг
Функции защиты оборудования
В таблице приведены основные функции защиты WCB-822C для вспомогательных и заземляющих трансформаторов, батарей конденсаторов и шунтирующих реакторов. На экранах небольшой ширины таблицу можно прокручивать по горизонтали.
| Функции |
| № | Функции защиты |
| 1 | Токовая дифференциальная защита |
| 2 | Защита от перегрузки по току |
| 3 | Защита от токов нулевой последовательности |
| 4 | Сигнализация перегрузки |
| 5 | Сигнализация тока нулевой последовательности |
| 6 | Защита от перенапряжения |
| 7 | Защита от понижения напряжения |
Technical data
Параметры устройства
Ниже приведены основные электрические, коммуникационные, климатические и конструктивные параметры устройства WCB-822C.
| Параметры устройства |
| Питание | 220 В или 110 В DC ( допустимый диапазон : 80% – 115%) |
| Номинальное напряжение AC | 100/√3 В или 110/√3 В |
| Номинальный ток AC | 5 A или 1 A |
| Номинальная частота | 50 Гц / 60 Гц |
| Потребление | AC цепи напряжения : ≤ 0.5 ВА / фаза |
| AC цепи тока : ≤ 0. 3 ВА / фаза ( при Iн = 1 A ); ≤ 0.5 ВА / фаза ( при Iн = 5 A ) |
| DC : ≤ 12 Вт на логическую схему панели защиты (нормальный режим ); ≤ 15 Вт на логическую схему панели защиты ( при срабатывании защиты ) |
| Способность к перегрузке | AC цепь тока : 2 Iн — непрерывно ; 50 Iн — 1 с |
| AC цепь напряжения : 1.4 Uн — непрерывно ; 2 Uн — 10 с |
| Интерфейсы связи | 3 × RJ45 Ethernet порты |
| 1 × RS-232 порт печати |
| 1 × интерфейс синхронизации времени |
| Протокол связи | IEC 60870-5-103 или IEC 61850 |
| Синхронизация времени | SNTP , IRIG-B синхронизация времени , GPS синхронизация времени по пульсу |
| Температура | Рабочая : -25°C ~ +55°C |
| Транспортировка и хранение : -40° C ~ +70° C |
| Влажность | 5% – 95%, без конденсата |
| Габариты (Ш×В×Г) | 170 × 265.9 × 185 мм |
| Масса | 5 кг |
| Степень защиты | Передняя панель : IP40 |
| Задняя панель : IP20 |
| Остальное : IP30 |
